Was ist das Drahtseil nach der 3-6-Regel?

Stirb hydraulische Drahtseil-Crimpmaschine GT-1350 (Korbrahmen) ist eine leistungsstarke Stauchlösung für Drahtseildurchmesser bis zu 66 mm bei Mehrfachpressvorgängen , geeignet für einen maximalen Arbeitsdruck von 56 MPa und angetrieben von einem 11 kW starken zweistufigen Hydraulikaggregat. Wenn Sie eine Maschine benötigen, die Stabilität des Korbrahmens, die CE-Zertifizierung und die Kompatibilität mit den GT-500T-Matrizensätzen vereint, ist dieses Gerät genau das Richtige für Sie.

Das verstehen 3-6-Regel im Drahtseil ist ein wesentlicher Kontext für die Auswahl der richtigen Crimpausrüstung. Stirb 3-6-Regel besagt, dass ein Drahtseil zu diesem Zeitpunkt außer Betrieb genommen werden sollte In einem Strang wurden 3 oder mehr gebrochene Drähte gefunden innerhalb einer Seilschlaglänge, oder 6 oder mehr gebrochene Drähte sind auf mehrere Litzen verteilt innerhalb einer Schlaglänge. Dieser weithin referenzierte Standard (übernommen von ASME B30.2 und ähnlichen Codes) unterstreicht, warum präzises und zuverlässiges Crimpen wichtig ist: Ein schlecht verpresster Anschluss kann die Drahtermüdung beschleunigen und zu vorzeitigem Ausfall führen. Der GT-1350 ist darauf ausgelegt, Endverbindungen zu gewährleisten, die Integrität des Drahtseils langfristig zu bewahren.

Im Folgenden werden in diesem Artikel die technischen Spezifikationen der Maschine, die Größentabelle für Crimpmatrizen, die Auswahl des Matrizensatzes, bewährte Betriebspraktiken, Branchenleistungsdaten und häufig gestellte Fragen behandelt. Alle dargestellten Daten stammen aus der Herstellerdokumentation und weithin anerkannten Industriestandards.

Technische Daten des GT-1350 auf einen Blick

Die hydraulische Drahtseil-Crimpmaschine GT-1350 (Korbrahmen) wird von Jiangsu Xingtai Hydraulisch Manufacturing Co., Ltd. aus einem hergestellt Einzelblock-Maschinenkörper , eine Konstruktionsentscheidung, die Schweißnähte und Schraubverbindungen an stark beanspruchte Zonen eliminiert und direkt zu einer längeren Lebensdauer und kürzeren Wartungsintervallen beiträgt. Die Stauchgesenke sind aus hochfestem legiertem Stahl geschmiedet und verfügen über ein Rundformdesign mit automatischer Positionierung, wodurch der Gesenkwechsel schnell und wiederholbar ist.

Die Ölversorgungssystem mit Doppeldruckpumpe Ermöglicht es dem Kolben, sich während der Annäherungsphase schnell abzusenken und dann für die eigentliche Stauchphase automatisch auf einen langsamen Hochdruckhub umzuschalten. Dieses zweistufige Verhalten schützt sowohl den Werkzeugsatz als auch das Werkstück und verkürzt gleichzeitig die Zykluszeit im Vergleich zu einstufigen Systemen erheblich. Der Kolben kann auch während der Fahrt an jeder beliebigen Position gehalten werden, was bei der schnellen Anpassung der Ösen- oder Schlaufenabmessungen unerlässlich ist.

GT-1350 3D-isometrisches Diagramm mit Beschriftungen der wichtigsten Komponenten

Das folgende SVG-Diagramm zeigt die wichtigsten Strukturbereiche der Korbrahmenmaschine GT-1350. Jedes gekennzeichnete Element entspricht einer Funktionskomponente, die im Datenblatt und in der Bedienungsanleitung beschrieben ist.

Das Diagramm verdeutlicht das Korbrahmenarchitektur , was im Vergleich zu herkömmlichen C-Rahmen- oder H-Rahmen-Designs eine überlegene seitliche Steifigkeit bietet. Die oberen integrierten und unteren Matrizenblöcke sitzen direkt in präzisionsgefertigten Taschen und gewährleisten eine wiederholbare Matrizenausrichtung über Tausende von Zyklen hinweg. Das separate Bedienfeld überwacht alle Bedienerschnittstellen, einschließlich Manometer, Anzeigeleuchten und Haupthydraulikventilschalter, sodass Hochspannungskomponenten vom Arbeitsbereich ferngehalten werden.

Crimpmatrizen-Größentabelle für GT-1350

Das Richtige auswählen Crimpmatrizensatz ist der kritischste Faktor bei der Erzielung eines Abschlusses, der die Belastungswerte und Anforderungen an die Oberflächenbeschaffenheit erfüllt. Die GT-1350 akzeptiert Matrizen, die sowohl mit ihren eigenen Matrizentaschenabmessungen kompatibel sind, als auch konstruktionsbedingt mit den kleineren Matrizen der GT-500T-Presse. Diese Kreuzkompatibilität reduziert die gesamten Werkzeuginvestitionen für Betriebe, die mehrere Maschinen betreiben. Die folgende Größentabelle für Crimpmatrizen dient als repräsentative Referenz. Überprüfen Sie vor der Produktion immer anhand des Pressspezifikationsblatts des Hülsenherstellers.

Die Anzahl der erforderlichen Pressungen Nimmt mit dem Hülsendurchmesser zu, da jede Presse die Hülse um einen festen Winkelschritt dreht, um eine gleichmäßige radiale Kompression zu erreichen. Das Überspringen von Druckschritten oder das Anhalten bei unzureichender Druckanzahl ist eine der Hauptursachen für inkonsistente Abschlüsse. In der manuellen Anleitung des GT-1350 wird dem Bediener empfohlen, den Außendurchmesser der fertigen Hülse nach jedem vollständigen Presszyklus mit einem kalibrierten Mikrometer zu messen, um die Maßhaltigkeit zu bestätigen, bevor die Schlinge zur Wartung freigegeben wird.

Das obige Balkendiagramm veranschaulicht die Beziehung zwischen dem Drahtseildurchmesser und dem entsprechenden Bereich des Außendurchmessers der Hülse, den der GT-1350 mithilfe der Mehrfachpressentechnik verarbeiten kann. Größere Seile erfordern proportional schwerere Hülsen und mehr Pressschritte, aber die Obergrenze von 56 MPa der Maschine stellt sicher, dass am oberen Ende des Kapazitätsbereichs ausreichend Kraft zur Verfügung steht. Dies macht die GT-1350 zu einer der leistungsstärksten Korbrahmen-Drahtseilpressmaschinen ihrer Motorenklasse und schneidet im Vergleich zu internationalen Benchmarks für 11-kW-Pressen gut ab.

Hydraulische Drahtseil-Pressmaschine: So funktioniert das Doppeldrucksystem

Der Hydraulikkreislauf des GT-1350 basiert auf a zweistufige Pumpenanordnung die zum Maßstab im Bereich der Drahtseilpressmaschinen geworden ist. Während des Annäherungshubs liefert die Pumpe einen hohen Durchfluss bei niedrigem Druck, sodass der Kolben schnell und ohne Zeitverlust zum Werkstück absinkt. Sobald ein Kontakt erkannt wird (über den hydraulischen Gegendruckanstieg), schaltet sich der Kreislauf automatisch auf einen Hochdruck- und Niedrigflussmodus um, um die Pressung durchzuführen. Dieser Übergang erfolgt nahtlos und erfordert kein Eingreifen des Bedieners.

Das Werkzeugabdichtungssystem verwendet hochwertige Hydraulikdichtungen, die für einen dauerhaften Betrieb bei Drücken über der Arbeitsgrenze der Maschine ausgelegt sind. Dies bietet einen sinnvollen Sicherheitsspielraum und stellt sicher, dass Hydraulikflüssigkeit den Arbeitsbereich oder die Drahtseiloberfläche nicht verunreinigt, was sowohl die Sicherheit als auch die Korrosionsbeständigkeit des fertigen Endstücks beeinträchtigen könnte. Das System verfügt außerdem über ein integriertes Druckbegrenzungsventil, das werkseitig voreingestellt ist und sowohl den Bediener als auch die Werkzeuge vor Überdruckereignissen schützt.

Die obige Matrizendruckkurve veranschaulicht das charakteristische zweistufige Profil des GT-1350-Gesenkzyklus. Der Druck bleibt während der Annäherung niedrig, um einen schnellen Vorschub zu ermöglichen, und steigt dann steil an, sobald die Matrize die Hülse berührt, und erreicht während des vollständigen Pressens einen Spitzenwert in der Nähe des 56 MPa-Maximums der Maschine. In der Rücklaufphase wird der Druck schnell abgebaut. Dieses Profil entspricht den Best Practices der Branche für hydraulische Stahldrahtseilpressen, die in Bergwerken, Werften und Kränen eingesetzt werden.

Branchenanwendungen und Leistungsbenchmarks

Die hydraulische Drahtseil-Crimpmaschine GT-1350 ist für den Dauerbetrieb in einer Vielzahl von Branchen konzipiert. Das Stauchen von Drahtseilen ist ein grundlegender Prozess in Branchen, in denen Hebe- und Spannkapazitäten sicherheitskritisch sind. Die CE-Zertifizierung der Maschine stellt sicher, dass sie die Anforderungen der europäischen Maschinenrichtlinie in Bezug auf Bedienerschutz und elektromagnetische Verträglichkeit erfüllt.

• Drahtseilindustrie: Produktion von vormontierten Schlingen, Kauschenösen und mehrschenkligen Zaumzeugen in großen Stückzahlen.
• Bergbau und Metallurgie: Förderseile und Schachtführungsseile im Unter- und Tagebau, die geprüfte MBL-Endverbindungen (Mindestbruchlast) erfordern.
• Kai- und Hafenbetrieb: Festmacherleinen, Schleppanhänger und Kran-Haupthebevorrichtungen sowie Container- und Massengutterminals.
• Eisenbahn und Elektrik: Fahrleitungsspannungssysteme und Freileitungsbaugruppen, bei denen die Maßhaltigkeit der Anschlüsse auf enge Toleranzen festgelegt ist.
• Offshore und Bau: Schrägseile, Festmachersysteme und strukturelle Zugglieder bei Brücken- und Offshore-Plattformarbeiten.

Das Radardiagramm stellt eine interne Leistungsfähigkeitsanalyse des GT-1350 in sechs Betriebsdimensionen dar. Maximaler Arbeitsdruck und Haltbarkeit Aufgrund der Einblock-Karosseriekonstruktion und der Presskomponenten aus legiertem Stahl punkten sie im Spitzensegment. Die Kompatibilitäts- und Sicherheitsbewertungen der Matrizen sind ebenfalls hoch, was auf die CE-Zertifizierung, die Kreuzkompatibilität mit GT-500T-Matrizen und die integrierte Druckentlastung der Maschine zurückzuführen ist. Die Zyklusgeschwindigkeit liegt leicht unter dem Maximum, da die Kolbenrücklaufgeschwindigkeit (10 mm/s) durch sichere Dekompressionsanforderungen bestimmt wird, was ein bewusster Kompromiss bei der Konstruktion im Hinblick auf die Sicherheit des Bedieners und die Langlebigkeit der Düse ist.

Auswahl und Wartung von Crimpmatrizensätzen

A Crimpmatrizensatz Für den GT-1350 muss auf den Nenndurchmesser des Drahtseils und den Hülsentyp (Ovalhülse, Rundhülse oder Keilhülse) abgestimmt sein. Ovale Matrizensätze erzeugen einen sechseckigen oder ovalen Querschnitt auf der fertigen Hülse und werden für die meisten Schlingenanwendungen bevorzugt, da sie eine visuelle Referenz für die Inspektion bieten. Dort werden runde Matrizensätze eingesetzt, wo Maßeinheitlichkeit in allen Radialebenen erforderlich ist, beispielsweise für die Vorbereitung von Gewindemuffen oder für präzise Festmacherösenbaugruppen.

Wartungsprotokoll für Matrizensätze

1. Überprüfen Sie die Formoberflächen aller 200 Stauchzyklen mit einer 10-fach-Lupe oder einer Formeindringprüfung auf Risse, Absplitterungen oder Abrieb.
2. Tragen Sie vor jeder Schicht einen dünnen Film Anti-Seize oder Pressschmiermittel auf die Passflächen der Matrize auf, um die Reibung zu verringern und ein Kaltverschweißen der Matrizenhälften zu verhindern.
3. Überprüfen Sie das Schließmaß der Matrize mit einem kalibrierten Endmaßsatz zu Beginn jedes Produktionslaufs. Maße außerhalb des Toleranzbereichs weisen auf Matrizenverschleiß hin und der Satz sollte ausgetauscht werden.
4. Bewahren Sie die Matrizen in gepolsterten Hüllen auf, wenn sie nicht verwendet werden. Stapeln Sie Matrizen niemals ohne Schutz, da eine Beschädigung der Kavitätsoberfläche durch Stöße direkt zu Defekten an der Hülsenoberfläche führt.
5. Notieren Sie die Anzahl der Zyklen jedes Matrizensatzes in einem Wartungsprotokoll. Xingtai Hydraulic empfiehlt den Austausch der Matrizen, wenn das Schließmaß um mehr als 0,3 mm vom Nennwert abweicht.

Dank der automatischen Positionierungsfunktion der Matrize GT-1350 zentriert sich die Matrize selbst um die Hülse herum, bevor Druck ausgeübt wird, wodurch Bedienerfehler beim Laden reduziert werden. Dies ist ein wesentlicher Vorteil gegenüber Maschinen mit manueller Ausrichtung und reduziert direkt die Häufigkeit von außermittigen Pressungen, die die Hauptursache für eine verminderte Anschlusseffizienz bei hydraulischen Pressvorgängen sind (wie in den vom Wire Rope Technical Board veröffentlichten Branchenleitfäden erwähnt).

Das Balkendiagramm oben ist eine schematische Darstellung, wie sich die Maßabweichung der Matrize mit der Anzahl der Zyklen für einen typischen Matrizensatz aus legiertem Stahl ansammelt, der für Seile mit großem Durchmesser verwendet wird. Die Abweichung bleibt während der ersten 400 Zyklen vernachlässigbar, beginnt sich zwischen 600 und 800 Zyklen zu beschleunigen, wenn die Kaltverfestigung und der Oberflächenabrieb zunehmen, und überschreitet je nach Härte des Hülsenmaterials typischerweise die 0,3-mm-Wechselschwelle bei oder vor 1000 Zyklen. Bediener, die diese Daten verfolgen, können den Chip-Austausch proaktiv planen und so vermeiden, dass Abschlüsse außerhalb der Spezifikation vor Ort landen.

GT-1350 Produktbild

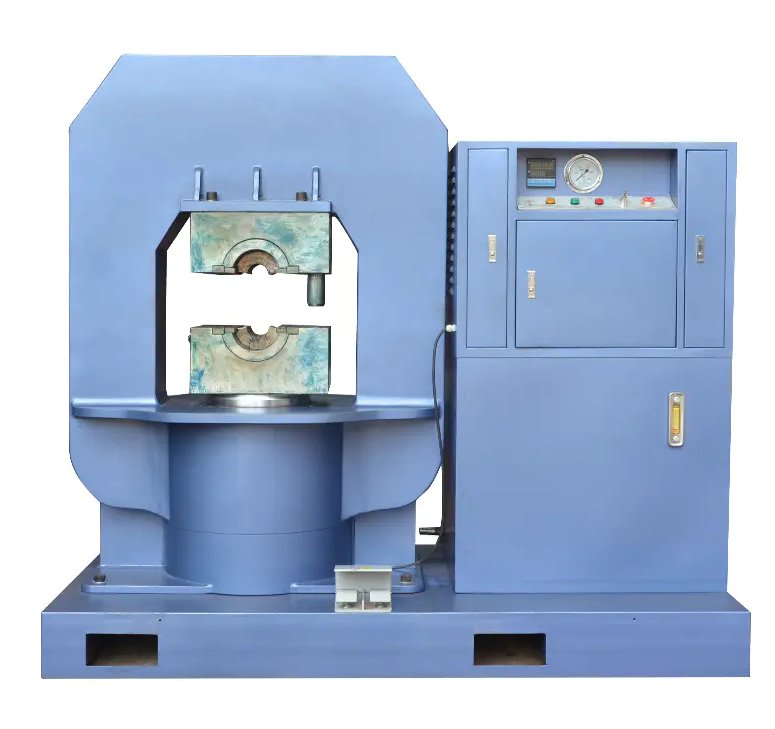

Die hydraulische Drahtseil-Crimpmaschine GT-1350 (Korbrahmen), hergestellt von Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. Das Besondere Korbrahmenkörper In der Mitte ist das aus einem einzigen Stahlblock gefräste Modell zu sehen. Im separaten Schaltschrank auf der rechten Seite sind das Zweidruck-Hydraulikaggregat, das Manometer, die Anzeigetafel und der Hauptsteuerschalter untergebracht. Die Maschine ist CE-zertifiziert und wurde nach Großbritannien, Australien, in die Niederlande, Lettland, Malaysia, Thailand, Indien, Russland, Botswana, Polen und in weitere Märkte exportiert.

Über Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.

Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. wurde gegründet 1992 und befindet sich in der Stadt Taizhou, Provinz Jiangsu, China. Das Unternehmen ist auf die Herstellung von hydraulischen Drahtseilpressmaschinen, Drahtseilglüh- und Verjüngungsmaschinen, Aluminiumhülsen und Hebeklemmen spezialisiert. Xingtai Hydraulic ist mit fortschrittlichen Produktionsanlagen, starken technischen Fähigkeiten, zuverlässigen Prüfgeräten und einem umfassenden Qualitätsmanagementsystem ausgestattet.

Die Stauchkomponenten der Xingtai-Hydraulikmaschinen werden aus hochfestem legiertem Stahl geschmiedet. Der Maschinenkörper ist aus einem einzigen Materialblock gefertigt, was strukturelle Integrität und lange Lebensdauer gewährleistet. Die Hydrauliksysteme nutzen ein Doppeldruckpumpen-Ölversorgungssystem, das eine schnelle Auf- und Abwärtsbewegung ermöglicht und gleichzeitig einen reibungslosen Pressvorgang gewährleistet. Dieses Design verbessert die Pressqualität und die Produktionseffizienz erheblich.

Xingtai Hydraulic-Maschinen wurden in zahlreiche Länder exportiert, darunter nach Großbritannien, Australien, den Niederlanden, Lettland, Malaysia, Thailand, Indien, Russland, Botswana, Polen und anderen. Geleitet von der Philosophie von „Hohe Qualität, wettbewerbsfähiger Preis und dauerhaftes Engagement“ Das Unternehmen ist bestrebt, die Bedürfnisse der Kunden zu erfüllen und den besten Service zu bieten, wobei es sich darauf konzentriert, sowohl gleich als auch neue Kunden mit dem Maß an Exzellenz zu bedienen.
